不銹鋼板式換熱器從工藝結構不同可以分成以下幾類

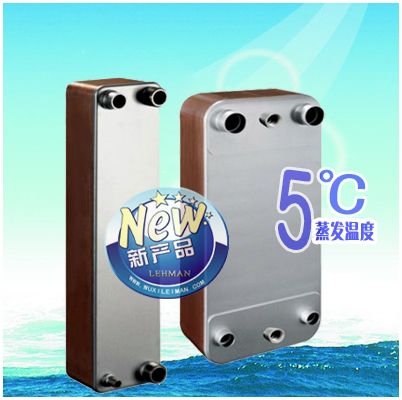

1、釬焊式板式換熱器
主要有前后端板、板片、接管等零部件組成。釬焊式板式換熱器板片由不銹鋼304/316壓制成型,板片壓制成水平波紋或窩狀波紋,釬焊式板式換熱器的工藝:將不銹鋼整板剪板—分次連續沖壓。板片與端板一起放入真空釬焊爐釬焊。釬焊時,將板片一正一反放置,這樣每兩張之間成一組,形成兩個通道。通道成蜂窩狀。
(注:雷曼公司的釬焊產品全采用品質美國真空釬焊爐,品質保證、質量可靠)
釬焊板式換熱器特點:結構緊湊、易安裝、重量輕、用水量少、經久耐用。

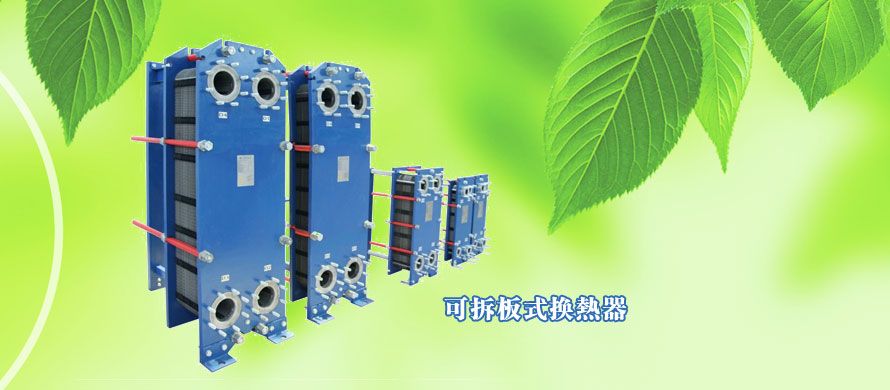

2、可拆式板式換熱器
可拆式板式換熱器是由一組波紋金屬板組成,板上有四個角孔,供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動壓緊板的框架內,并用夾緊螺栓夾緊。板片上裝有密封墊片,將流體通道密封。并且引導流體交替地流至各自的通道內,形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板片不僅提高了湍流程度,并且形成許多支承點,足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿,并由下導桿定位,而桿端則固定在支撐板上,由于具備性能,省空間,省能源,維護簡單等許多優點。
3、半焊式板式換熱器
將兩塊板片由激光焊接在一起,形成一個密封的通道。在制冷應用中,制冷劑在激光焊接通道中流動,僅與板片組進出口處的兩個耐制冷劑和壓縮機油的密封環接觸。另一側介質仍以橡膠圈密封。必要時可以拆卸。
半焊式板式換熱器特點:可承受壓力比可拆式高,拆裝簡單,靈活性大。
4、全焊式板式換熱器
全焊式板式換熱器的板片生產利用了板片成型自動化生產線。利用接刀、定位與找正技術,采用整板分次連續壓制成型,其板片形式主要有水平平直波紋板片、窩形波紋板片、或平板板片等。通過改變換熱板片的長度和疊加厚度來實現結構的變換。
單個板片兩兩正反通過翼邊組焊成一束,板片四周交錯焊接,這種獨特的結構可以使傳熱板片通過翼邊焊接形成另體的通道。因此多個板束通過焊接聯系起來就形成了2個流體通道,即板間流道和管間流道(見圖1,圖2)[2]組成了全焊接板式換熱器的芯體結構。
5、熔焊式板式換熱器
由很多不銹鋼波紋板,固定板,壓緊板和接口所組成,這些部件全部由316 不銹鋼制成。
所有組件均采用Alfafusion 這一阿法拉伐公司的技術焊接而成,這種新型的板式換熱器的機械強度。它還具備衛生,防腐蝕性以及可安全回收利用的特點。無與倫比的可靠性與常規釬焊式換熱器相比,具有的抗機械疲勞和熱疲勞的能力。其的不銹鋼結構讓AlfaNova 可以抵抗高達550℃的高溫。
|
